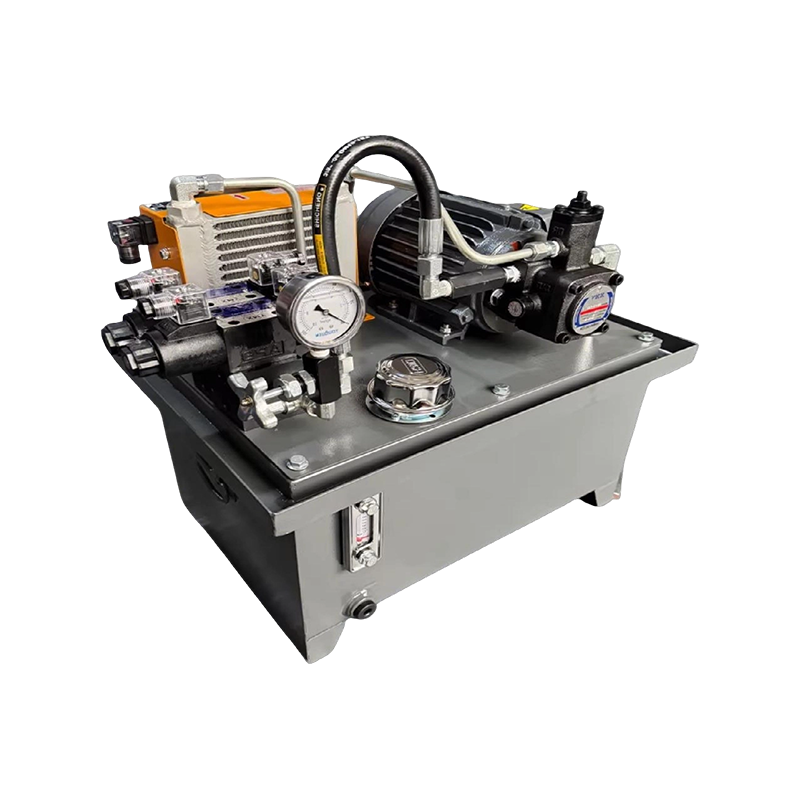

Elektrická hydraulická pohonná jednotka (EHPU) s výkonom 4 kW/A

Kde má elektrický pohon zmysel pri výbere hydraulickej pohonnej jednotky

Voľba medzi elektrickými a motorom poháňanými hydraulickými pohonnými jednotkami je zriedka jednoduchou preferenciou – odráža prevádzkové prostredie, pracovný cyklus, dostupnú infraštruktúru a dôsledky prestojov. HPU poháňané elektromotorom majú jasnú výhodu v akomkoľvek prostredí, kde je k dispozícii sieťová energia alebo spoľahlivé napájanie generátora a kde je prioritou čistá a konzistentná prevádzka.

Pri výkonovej úrovni 4 kW je obzvlášť vhodná konfigurácia elektrického pohonu prerušované a polokontinuálne aplikácie kde sa motor spúšťa a zastavuje v reakcii na požiadavku systému. Na rozdiel od spaľovacích motorov, u ktorých dochádza k mechanickému opotrebeniu a spotrebe paliva aj počas nečinnosti, elektromotor odoberá energiu iba pri aktívnom pohone čerpadla, čo je vo svojej podstate efektívnejšie pre aplikácie s variabilným profilom zaťaženia, ako sú hydraulické lisy, zdvíhacie systémy malého rozsahu alebo zavlažovacie ventily s riadeným prietokom.

Elektrické HPU tiež eliminujú emisie spaľovania, požiadavky na skladovanie paliva a výfukové teplo – faktory, ktoré sú dôležité v uzavretých zariadeniach, vnútorných priemyselných prostrediach alebo citlivých poľnohospodárskych prostrediach. Pre a Elektrická hydraulická pohonná jednotka 4KW/A , Wuhu Qisheng Intelligent Equipment Co., Ltd. uplatňuje rovnaké štandardy precízneho inžinierstva, aké sa používajú na celý rad vysokovýkonných zariadení, čím zaisťujú, že kompaktné elektrické jednotky poskytujú spoľahlivosť a prevádzkovú konzistentnosť, ktorú vyžadujú náročné aplikácie.

Pochopenie konfigurácie „A“ v kompaktných elektrických HPU

V nomenklatúre hydraulických pohonných jednotiek označujú konfiguračné písmená ako „A“ špecifické konštrukčné varianty – zvyčajne sa týkajú orientácie nádrže, usporiadania ventilov alebo štýlu montáže. Označenie „A“ v kompaktných elektrických HPU bežne označuje a vertikálna konfigurácia zásobníka kde sa motor montuje priamo na hornú časť hydraulickej nádrže, čím sa vytvára jednotka s minimálnym pôdorysom, ktorú možno integrovať do rámov strojov, namontovať na paluby zariadení alebo inštalovať do priestorov s obmedzeným priestorom, kde by konvenčné horizontálne usporiadanie bolo nepraktické.

Toto vertikálne stohovacie usporiadanie ponúka niekoľko praktických technických výhod, ktoré stojí za pochopenie pri hodnotení jednotky pre konkrétnu aplikáciu:

• Znížená stopa podlahy — vertikálne jednotky zvyčajne zaberajú o 40 – 60 % menej podlahovej alebo montážnej plochy ako ekvivalentné horizontálne konfigurácie, čo umožňuje integráciu do konštrukcií strojov, kde sú obmedzené priestorové rozpočty.
• Priame ponorenie čerpadla alebo tesnenie čerpadla — v mnohých vertikálnych prevedeniach je čerpadlo ponorené v nádrži alebo tesne pod motorom, čím sa skracuje sacie potrubie a znižuje sa riziko kavitácie pri spustení.
• Zjednodušené usporiadanie vodovodného potrubia — s motorom, čerpadlom a nádržou vo zvislom stohu je možné štandardizovať umiestnenie tlakových a vratných otvorov, čím sa zníži vlastné vedenie hadíc v projektoch integrácie strojov OEM.
• Úvahy o chladení motora — pri vertikálnom umiestnení teplo motora stúpa preč zo zásobníka, a nie smerom nadol do kvapaliny, čo môže mať mierny pozitívny vplyv na prevádzkovú teplotu kvapaliny v aplikáciách s nízkou záťažou.

Pri porovnávaní modelov HPU medzi dodávateľmi, potvrdením toho, čo konfiguračné písmeno špecificky označuje v systéme nomenklatúry daného výrobcu – namiesto predpokladania štandardného významu – predchádza chybám špecifikácií, ktoré je ťažké opraviť po dodaní zariadenia.

Prispôsobenie elektrickej špecifikácie motora napájaciemu zdroju na mieste

Elektromotor s výkonom 4 kW je dostupný v širokom rozsahu napäťových a fázových konfigurácií – jednofázový 220 V, trojfázový 220 V, trojfázový 380 V a rôzne medzinárodné napäťové štandardy – a výber správneho variantu pre váš dostupný zdroj napájania je základným krokom obstarávania, ktorý je ľahké prehliadnuť pri zameraní sa na parametre hydraulického výkonu.

Okrem prispôsobenia napätia, Trieda ochrany motora (IP) by mal zodpovedať inštalačnému prostrediu. Motor s krytím IP54 je vhodný pre väčšinu vnútorných priemyselných prostredí s náhodným vystavením prachu a striekajúcej vode, zatiaľ čo vonkajšie alebo umývacie prostredia zvyčajne vyžadujú IP55 alebo IP65, aby sa zabránilo vniknutiu vlhkosti do vinutia motora – bežnou príčinou zlyhania izolácie, ktorej sa dá úplne predísť správnou počiatočnou špecifikáciou.

Praktické tipy na integráciu kompaktných elektrických HPU v OEM a aplikáciách v teréne

Kompaktné elektrické HPU na úrovni 4 kW sa často integrujú do OEM strojov alebo sa dodatočne montujú do existujúcich zariadení a nie sú nasadzované ako samostatné jednotky. Tento integračný kontext predstavuje praktické inžinierske detaily, ktoré ovplyvňujú dlhodobý výkon a prevádzkyschopnosť spôsobom, ktorý samostatná inštalácia nemá.

Izolácia vibrácií si zasluhuje osobitnú pozornosť v strojoch integrovaných inštaláciách. Keď je HPU pevne priskrutkovaný k vyrobenému oceľovému rámu, ktorý nesie aj iné mechanické komponenty, vibrácie motora a čerpadla sa prenášajú cez konštrukciu a môžu urýchliť únavové praskanie vo zvarových spojoch, uvoľniť hydraulické armatúry a vytvoriť počuteľné zosilnenie hluku. Antivibračné držiaky medzi základňou HPU a rámom stroja sú nízkonákladovým opatrením s neúmerne pozitívnym vplyvom na dlhodobú mechanickú integritu.

Prístup k nádrži v integrovaných inštaláciách si tiež vyžaduje predbežné plánovanie. Kontrola hladiny oleja, prístup k plniacemu otvoru a vôľa vypúšťacieho ventilu musia zostať prístupné aj po inštalácii HPU v jeho konečnej polohe – požiadavka, ktorá sa dá jednoducho splniť vo fáze návrhu, ale spätne je ťažké a nákladné riešiť. Kontrola rozmerových výkresov HPU oproti obalu stroja počas fázy návrhu, a nie pri inštalácii, sa vyhne problémom s prístupom k servisu, ktoré pretrvávajú počas prevádzkovej životnosti zariadenia.

Pre projekty vyžadujúce prispôsobené konfigurácie – špecifické umiestnenie portov, neštandardné objemy nádrží, integrované rozvody smerových ventilov alebo upravené montážne rozhrania – tím inžinierov v spoločnosti Wuhu Qisheng Intelligent Equipment Co., Ltd. spolupracuje priamo so zákazníkmi OEM na vývoji prispôsobených riešení okolo jadra. Elektrická hydraulická pohonná jednotka 4KW/A platforma, ktorá zaisťuje, že kompaktné elektrické jednotky HPU presne vyhovujú ich zamýšľanej aplikácii, namiesto toho, aby po dodaní vyžadovali úpravy v teréne.
